青岛灰铸铁的加工需要注意什么

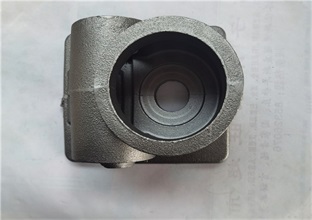

       青岛灰铸铁是一种脆性材料，加工时需注意其特性以保证加工质量和效率，具体要点如下：

       1、刀具选择。

       材质：优先选用硬质合金刀具（如YG类，钨钴合金），其耐磨性和抗冲击性适合灰铸铁的脆性特点；高速钢刀具（如W18Cr4V）可用于低速精加工。

       几何参数：前角一般取0°~5°（避免过大导致刀具崩刃），后角5°~10°，刃倾角宜为负值（增强刀刃强度），刀尖半径适当增大（减少冲击）。

       2、切削参数。

       切削速度：粗加工时一般80~150m/min，精加工可达150~300m/min（过高易导致刀具磨损加剧）。

       进给量：根据加工要求调整，粗加工可稍大（0.2~0.5mm/r），精加工需小（0.1~0.2mm/r），避免进给量过大导致表面粗糙或刀具损坏。

       切削深度：粗加工可取2~10mm，精加工0.5~2mm，需避免小切削深度下的“打滑”现象（影响加工精度）。

       3、冷却润滑

       灰铸铁切削时会产生大量粉尘（石墨碎屑），且材料脆性大、导热性较差，一般采用干切削或低压冷却（如压缩空气冷却），避免冷却液与碎屑混合形成淤渣堵塞刀具或影响加工表面。

       4、加工精度与表面质量

       灰铸铁易产生崩边、毛刺，需控制切削力平稳，避免突然冲击；精加工时注意消除振动，防止表面出现“撕裂”或“划痕”。

       对于有密封、配合要求的表面（如轴承座孔），需保证尺寸精度和表面粗糙度（一般Ra1.6~6.3μm）。

       5、安全防护

       加工时会产生大量铸铁粉尘，需配备良好的通风除尘设备，操作人员需佩戴防尘口罩，避免吸入粉尘危害健康。

       由于材料脆性，切削过程中可能出现碎屑飞溅，需安装防护挡板，并确保刀具安装牢固，防止崩刃伤人。

       6、装夹与定位

       灰铸铁刚性较好，但脆性大，装夹时需避免过度夹紧导致工件变形或开裂，可采用专用夹具或增加支撑点，确保受力均匀。

       合理把控以上要点，可有效减少刀具损耗，提高加工效率和零件质量。

       采购青岛灰铸铁，欢迎到青岛一凡铸造详细了解。
